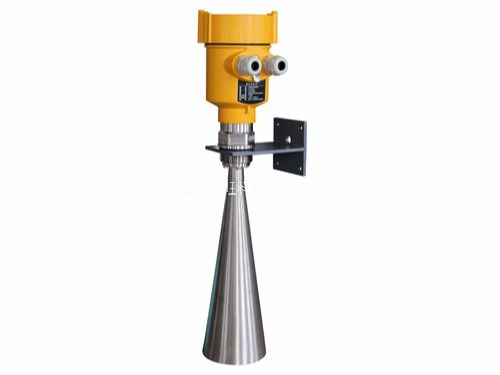

OW-GLD908型 26G雷達水位計

時間：2021-01-15 15:17:36 來源：作者： ; 瀏覽次

產品概述 PRODUCT OVERVIEW

OW-GLD90X 系列傳感器是26G雷達水位計測量儀表，測量距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。

產品原理 THE PRODUCT PRINCIPLE

雷達水位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很?。{秒量級）很難確認，90X系列26G雷達水位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

慧博新銳產品原理圖

A：量程設定、B：低位調整、C：高位調整、 D：盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達水位計時，務必保證@高液位不能進入測量盲區（圖中D所示區域）。

產品特點 PRODUCT FEATURES

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達70米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境均無傷害。

產品規格 PRODUCT SPECIFICATION

HBRD908型號 26G雷達水位計

應用：河道、湖泊、淺灘
測量范圍：30米
過程連接：螺紋G1½? A / 支架/法蘭
過程溫度：-40～100℃
過程壓力：常壓
精度：±3mm
頻率范圍：26GHz
防護等級：IP67 / IP65
供電電源：DC(6—24V)/四線 DC 24V / 兩線
信號輸出：RS485/Modbus 協議 4~20mA/Hart 兩線
現場顯示：可選
外殼：鋁/塑料

外觀尺寸 APPEARANCE OF SIZE

慧博新銳產品外觀尺寸

技術參數 TECHNICAL PARAMETERS

外殼	外殼和外殼蓋之間的密封	硅橡膠
	外殼視窗	聚碳酸酯
	接地端子	不銹鋼
供電電壓	四線制	(6～24) V DC / RS485 Modbus / 功耗 90mW
	兩線	DC 24V / 4~20mA / 功耗 0.75W
	允許紋波	- <100Hz	Uss
		- (100～100K) Hz	Uss
電纜參數	電纜入口／插頭	M20xl.5電纜入口
	接線端子	導線橫截面1.0mm²
輸出參數	輸出信號	RS485 Modbus / 4~20mA
	通訊協議	Modbus / Hart
	分辨率	1. 6u A
	故障信號	電流輸出不變；
		20. 5mA
		22mA；
		3.9mA
	積分時間	(0～36)s，可調
盲區	天線末端
測量距離	OW-GLD908	30米
	OW-GLD909	70米
微波頻率	26GHz
測量間隔	大約1秒（取決于參數設置）
調整時間	大約1秒（取決于參數設置）
顯示分辨率	1mm
工作存儲及運輸溫度	(-40～70) ℃
過程溫度（天線部分的溫度）	(-40～100)℃
壓力	常壓
耐震	機械震動 l0m/s² , (10～150)Hz
